3G/4G传输系统方案

一、背景介绍

随着电信技术的飞速发展,移动网络带宽逐渐达到了满足广播级数据传输的程度。而其高度便携的特点也使其很快获得了广电领域的青睐。近年来有越来越多的4G产品出现在广电领域,LiveU产品系列就是较早出现的一批4G设备,其先进的军工技术及独特的设计既保证了其绝对的传输速率又同时保证了传输的稳定性,优越的性能使其在同类产品中脱颖而出。

二、产品简介

LiveU产品使用专业上载方案,使用轻便的设计,使其携带方便,除了轻便的背包式终端如LU500LU400之外,还有可以挂在摄像机上的LU200,以及可以拿在手中或者直接通过手机传输的LU Smart。丰富的产品系列使得LiveU的产品可以适合在几乎所有可以获得3G/4G信号的新闻采集场景中使用。

使得产品的操作过程也同样方便,摄像师只需要在传输开始之前几分钟打开终端即可,除此之外的所有操作都可以通过云端页面对终端进行远程,包括终端的状态、视频信号的格式、电量剩余时间、传输码率等状态都可以在云端监视,开始和停止传输的操作也可在云端进行,这确保了摄像师可以专注于自己的工作,不用为传输部分分心,同时也将所有的控制权交给了演播室,大大地增加了直播节目的安全可控性。

三、系统描述

LiveU 产品系统包括:

前端现场蜂窝编码设备(终端设备LU-200LU400LU500LU-Smart等)、后端服务器(1U机架式接收服务器,放置于演播室)以及 LiveU 中央管理平台(云端服务器),该平台允许对整个系统和内容进行全面设置、控制和监测,整个系统可由所有支持浏览器的设备控制。

传输过程可以在终端设备和管理平台同时进行控制。

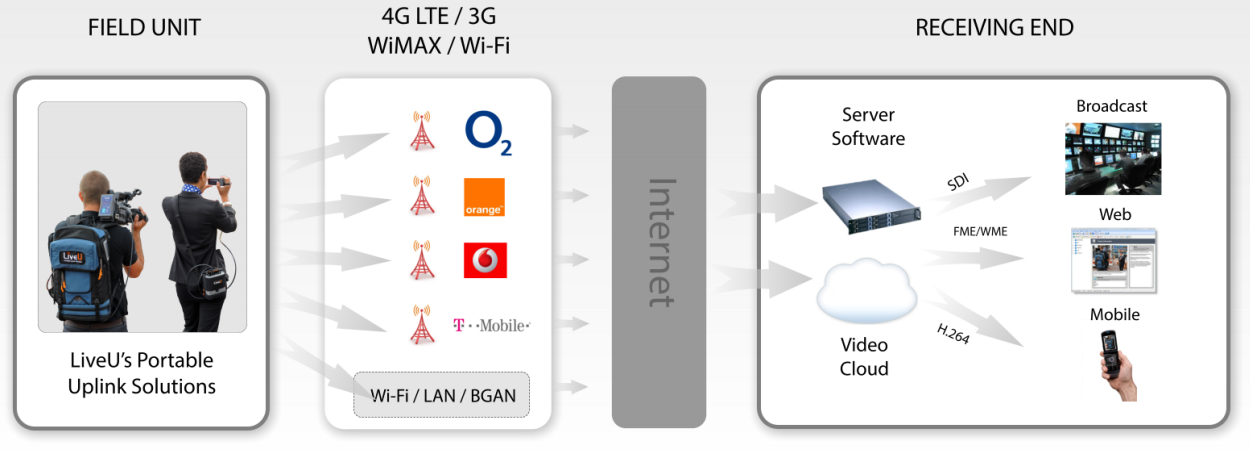

传输示意图如下:

四、系统扩展

LiveU系统支持一个接收端对多个发射端的工作模式。每个接收服务器可以对应1~10个发射终端。LiveU系统还推出了新的分发系统,为多个电视台的节目同步直播提供了可能性。

其工作模式为:将一台接收服务器设定为分发服务器,将其接收到的节目信号分发给另外的n台接收服务器,可以达到一个电视台采集的节目在n+1个电视台进行同步直播的效果。

如果电视台的数量n多于10,可以使用另外一种工作模式:将收集到的信息发到云端分发服务器,再由云端分发服务器进行分发,可以在更多的电视台进行同步直播。
