新产品PBTS-500-M/F是长距离传输设备，可以在体育赛事或综艺类节目中通过光缆传送3G全高清高质量的广播级信号。PBTS-500-M/F支持SD/HD/3G SDI,AES/EBU,复合视频,串行数据,模拟音频,Tally信号和快速网络，千兆以太网接口。

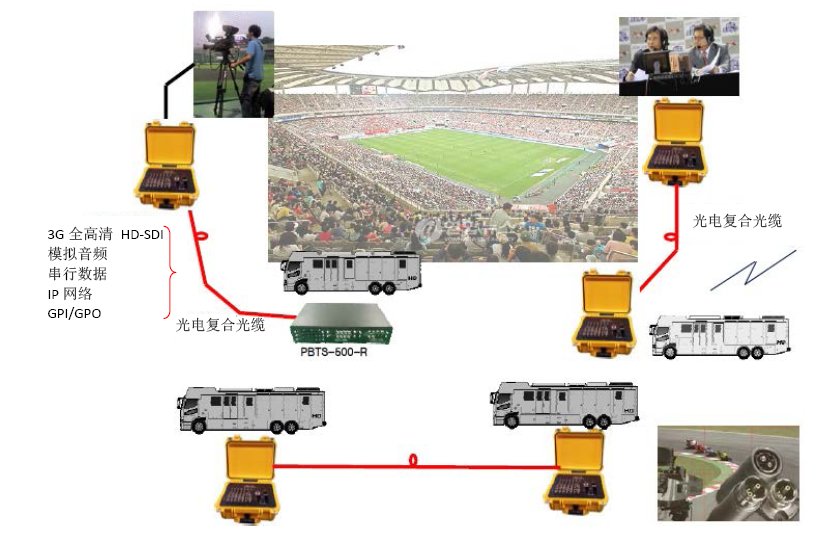

PBTS-500-M/F可以通过广播级复合光缆将不同的信号、数据和供电立刻传送到位于1km~10km 远端的其他设备。
● 支持SMPTE259M(SD),SMPTE292M(HD)&424M (1080P), 3G全高清HD-SDI
● 最多支持安装6块卡
● AES/EBU，复合视频，串行数据，网络，音频，Tally信号传输
● 传输距离长达10Km
● 复合光缆接头/ / LC / SC / ST
● 操作环境温度：-20℃~60℃
● AC110~240V或DC12V或远程供电
系统参数 |
最长传输距离 | 10km(远程供电1km) |
接头 | 复合接头(FCMR/FCFR)/LC/SC/ST |
支持板卡最大数量 | 6块普通卡 |
1通道SDI 收发板卡参数（普通卡） |
最多安装卡数 | 6块 |
SDI信号 | 50 ~ 2970Mbps / 1通道(双向) / BNC |
SMPTE标准 | 424M / 292M / 259M |
1通道SDI发送带2通道ADS/EBU加嵌板卡参数（普通卡） |
最多安装卡数 | 6块 |
SDI信号 | 50 ~ 2970Mbps / 1通道发送/ BNC |
AES/EBU信号 | 6Mbps /2通道发送 / BNC |
1通道SDI接收带2通道ADS/EBU解嵌板卡参数（普通卡） |
最多安装卡数 | 6块 |
SDI信号 | 50 ~ 2970Mbps / 1通道接收/ BNC |
AES/EBU信号 | 6Mbps /2通道接收 / BNC |
BAU板卡参数（普通卡） |
最多安装卡数 | 6块 |
音频输入/输出信号 | 2.2Vp-p（高阻抗）/8通道（双向） |
带宽/信噪比 | 20Hz~20KHz/不小于80dB |
接头 | SN 10-12接头 |
MIU板卡参数（普通卡） |
最多安装卡数 | 6块 |
音频输入/输出信号 | MIC输入/线路输出/2通道（双向） |
带宽/信噪比 | 20Hz~20KHz/不小于65dB |
接头 | SN 10-12接头 |
ASU板卡参数（普通卡） |
最多安装卡数 | 6块 |
AES/EBU信号 | 2通道（双向）/BNC |
幅度 | 1Vp-p ±10%(75Ω负载) |
带宽 | 6Mbps |
CBTU板卡参数（普通卡） |
最多安装卡数 | 3块 |
视频输入/输出信号 | 1Vp-p (75Ω) 复合视频(NTSC, PAL, SECAM, RS-170, CCIR) / 1通道 / BNC |
带宽 | 2Hz~10MHz |
微分增益/微分相位 | ＜1%/＜1° |
信噪比 | ＞65dB |
音频输入/输出信号 | 2.2Vp-p (高阻抗)/1通道/SN8-6接头 |
串行数据信号 | RS-232, RS-422, RS-485 / 1通道 / RJ-45 |
网络数据信号 | 10/100Mbps / 1通道 / RJ-45 |
GPI/GPO信号 | Tally信号/光电继电器/4通道.SN 10-9接头 |
GEU板卡参数（普通卡） |
最多安装卡数 | 6块 |
速率 | 10/100/1000Mbps |
通信类型 | 半双工/全双工/自适应/RJ-45 |
电源参数 |
输入电压 | AC240V 或DC12V或远程供电 |
功率 | 30W |
环境参数 |
操作温度 | -20℃~60℃ |
存储温度 | -45℃~85℃ |
湿度 | 0%~95%（无冷凝） |
物理参数 |
尺寸（长×宽×高） | 270×246×124mm |
